Válvula Gaveta

A válvula gaveta é um dispositivo mecânico de controle de fluxo, não sendo recomendada para controle vazão. Isto significa que a válvula gaveta opera em regime on/off (Total Aberta/Total Fechada), permitindo totalmente ou estancando o fluxo. A válvula gaveta é acionada através de um volante que causa a translação ascendente ou descendente da cunha. Esta última, quando a válvula gaveta se encontra fechada, bloqueia a passagem do fluido. Devido ainda a forma geométrica e disposição deste disco, caso a válvula gaveta não esteja totalmente aberta ou fechada ela impõem turbulênica, grande perda de carga ao escoamento e pode sofrer grande desgaste devido à cavitação, reduzindo drásticamente a vida útil da válvula gaveta.


O acionamento e manuseio da válvula gaveta é lento se comparado à outros tipos de válvulas como globo ou esfera, por isso é geralmente aplicada em projetos onde é aberta ou fechada com pouca frequência. Esse tipo de válvula possui uma haste ascendente que possibilita a fácil observação se a válula gaveta encontra-se aberta ou fechada.


A válvula gaveta é montada na linha de duas formas mais comum: Montagem entre flanges: A válvula gaveta possui dois contra-flanges que compoém seu corpo, e estes são aparafusados entre flanges na linha, garantindo a fixação do elemento ao sistema. Este tipo de montagem possui a vantagem de ser desmontável, possibilitando maior eficiência e rapidez em caso de manutenção da linha;


Montagem com solda: A válvula gaveta é soldada diretamente nos condutos que compõem a linha, garantindo fixação e estanqueidade total. A desvantagem deste tipo de união é que em caso de manutenção ou desmontagem do sistema há a ocorrência de danos, até fatais, aos elementos envolvidos.


As vantagens da válvula gaveta são seu custo reduzido e a baixíssima perda de carga no escoamento, quando a válvula se encontra inteiramente aberta. Isso explica sua extensiva utilização em instalações hidráulicas, desde ramais de água até elevatórios de água.

Válvula Gaveta

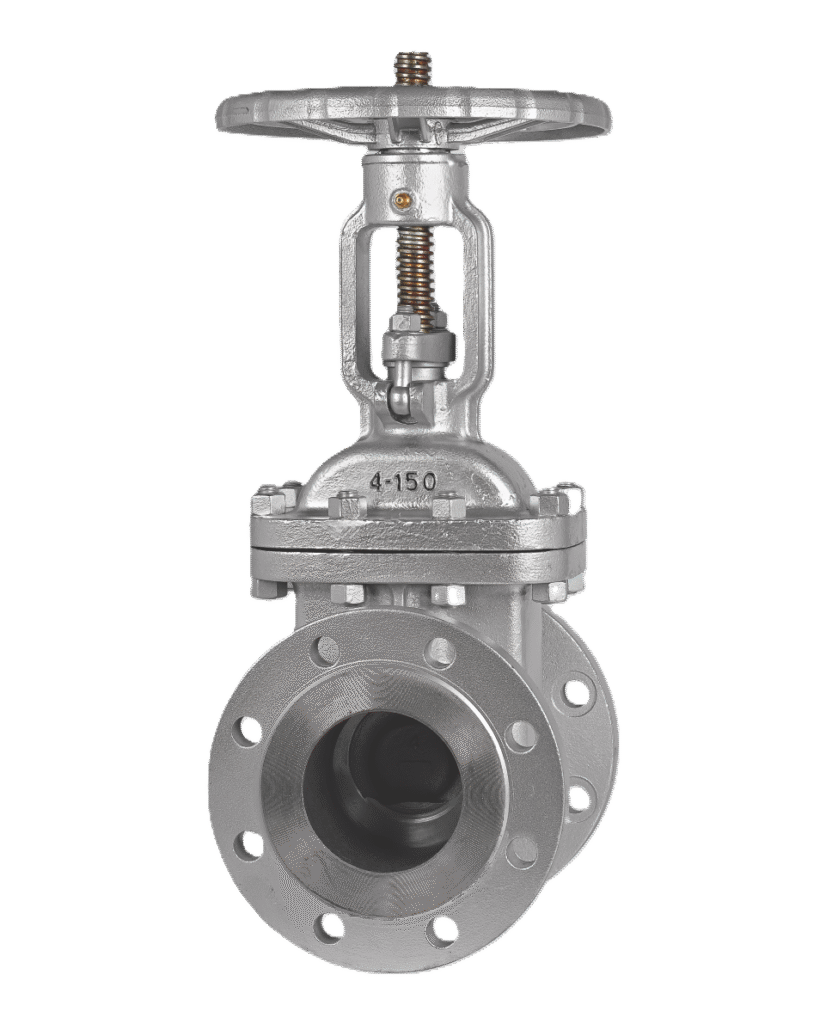

Válvula Gaveta Fundida

Válvula Gaveta Fundida

Válvula Gaveta Fundida

Válvula Gaveta Fundida

Válvula Gaveta Fundida

Válvula Gaveta Fundida

Válvula Gaveta Fundida

Válvula Gaveta Fundida

Válvula Gaveta Fundida

Válvula Gaveta Fundida

Válvula Gaveta Forjada

Válvula Gaveta Forjada

Válvula Gaveta Forjada

Válvula Gaveta Forjada
